제품 설명

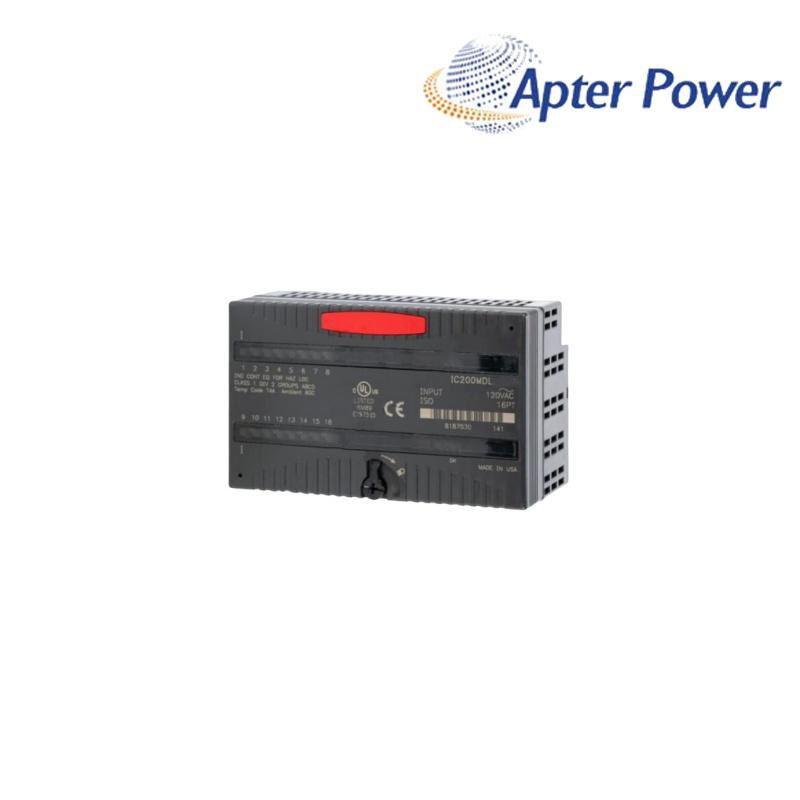

VersaMax 구성 요소 제품군의 일부인 IC200MDL744 는 GE Intelligent에서 생산한 출력 모듈입니다.

플랫폼. 이 출력 모듈에는 16개의 개별 출력 포인트로 구성된 두 그룹이 있습니다. 각 출력 포인트는 두 가지 유형 중 하나일 수 있습니다.

부논리형 또는 싱킹형. 이러한 출력 포인트는 부하를 음극 측으로 전환하는 역할을 합니다.

전원 공급 장치 및 부하 전류 수신. IC200MDL744 와 같은 출력 모듈에는 다음의 캐리어 베이스가 필요합니다.

IC200CHS 시리즈가 작동합니다. 각 출력 포인트는 LED 상태 표시기에 해당합니다.

백플레인 전원 공급 장치는 부하의 영향을 받지 않습니다.

표준 백플레인 전원 외에도 부하 전환을 위해 추가 전원 공급 장치가 필요합니다. 그만큼

IC200MDL744는 5V 백플레인 전류 소비가 140mA입니다. 이 모듈에는 두 가지 작동 모드가 있습니다.

 트랜지스터-트랜지스터 로직 모드(TTL) 및 전압 직류 모드(VDC). 두 모드 모두의 공칭 출력 전압은 다음과 같습니다.

 TTL 모드에서는 5V DC, VDC 모드에서는 12/24V DC입니다.

이 장치는 또한 연결을 끊지 않고 구성 요소를 제거하거나 삽입하는 "핫 스왑"을 지원합니다.

 전원; 그러나 부적절하게 수행되면 IC200MDL744 및 기타 백플레인 모듈 모두 부정적인 영향을 받습니다.

IC200MDL744 에는 개별 채널이나 포인트 절연이 없지만 그룹 간 절연은 지원됩니다.

250V 교류(AC)에서 연속 절연, 1500V AC에서 1분간 절연. 내부 퓨즈 및

 다른 보호 시스템은 이 모듈에 포함되어 있지 않습니다. 열 경감은 다음과 같은 특정 상황에서 지원됩니다.

 전압, 환경 온도, 모듈의 물리적 방향 등이 있습니다. 이러한 조건은 출력 수를 나타냅니다.

포인트를 동시에 활성화할 수 있습니다.
