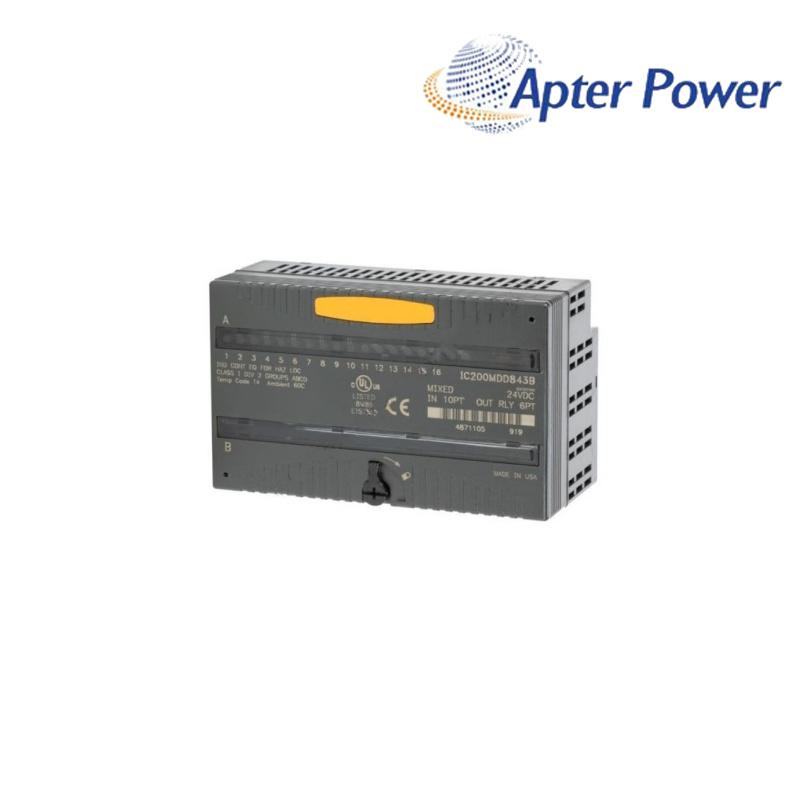

GE fanuc IC200MDD844 입력 모듈

이메일:sales6@apterpower.com    ┃ 모바일 :  +86-18159889985

왓츠앱: +86-18159889985       ┃ 스카이프:  라이브:ariatang111

제품 설명

VersaMax 시리즈의 일부로 General Electric에서 제작한 IC200MDD844는 개별 혼합 입력 장치입니다.

 그리고 출력 모듈.  전체적으로 이 모듈은 32개의 입력 및 출력 포인트를 제공합니다. 이 포인트는 다음과 같이 나뉩니다.

3개 그룹 중 하나에는 16개의 출력이 포함되고 다른 두 그룹에는 각각 8개의 입력이 포함됩니다. 다음에 대한 모든 출력 포인트

이 모듈은 포지티브 로직 또는 소싱 유형입니다. 즉, 이러한 포인트는 부하에 포지티브 DC 전압을 제공합니다.

이 장치의 모든 입력 지점은 양의 논리입니다. 즉, 연결된 장치에서 전류를 가져와서 장치로 반환합니다.

 공통 전선. 이 모듈은 또한 부논리 및 12개 전압 출력을 지원합니다. 그러나 이를 위해서는 업그레이드가 필요합니다

 IC200MDD844C 또는 더 나은 버전으로.

이 모듈은 기본 구성에서 0.5ms의 입력 켜짐/꺼짐 응답 시간을 갖습니다. 성능을 향상하려면

 과도한 간섭이나 스위치 접촉 바운싱이 있는 환경에서는  IC200MDD844가  추가 입력 필터를 지원합니다.

응답 시간이 변경됩니다. 이러한 필터에는 0밀리초, 1밀리초 또는 7밀리초가 포함됩니다.

기본 필터 시간은 1밀리초입니다. 참고: 이러한 필터 시간은 기본 구성 입력 응답 시간에 추가됩니다.

즉, 기본 필터를 사용할 때 총 응답 시간은 1.5밀리초가 됩니다.

5V 백플레인에 연결되면 이 모듈은 최대 70밀리암페어의 전류를 소비합니다. 입력 임피던스

정격은 최대 10kΩ입니다. 입력 전압 범위는 0~30V입니다. 출력 전압 범위는 10.2~30V입니다.

 각 지점의 부하 전류는 30V에 대해 0.5A입니다.
